バタフライバルブの流量を正確に調整するにはどうすればよいですか?

正確な制御バタフライバルブフローには、複数の要因と的を絞った対策を総合的に考慮する必要があります。まず、バタフライバルブの選択が重要です。実際の使用条件の流量範囲、圧力要件、媒体特性に基づいて、適切なバタフライ バルブの仕様と種類を選択する必要があります。たとえば、高精度の調整が必要で、媒体が清浄な流体である状況では、良好なシール性能を備え、流量調整に対する内部漏れの影響を軽減できるソフトシールバタフライバルブを使用できます。培地に粒子状不純物が含まれている場合は、硬密封止を行ってください。バタフライバルブシール面の摩耗や調整精度への影響を避けるには、 の方が適しています。

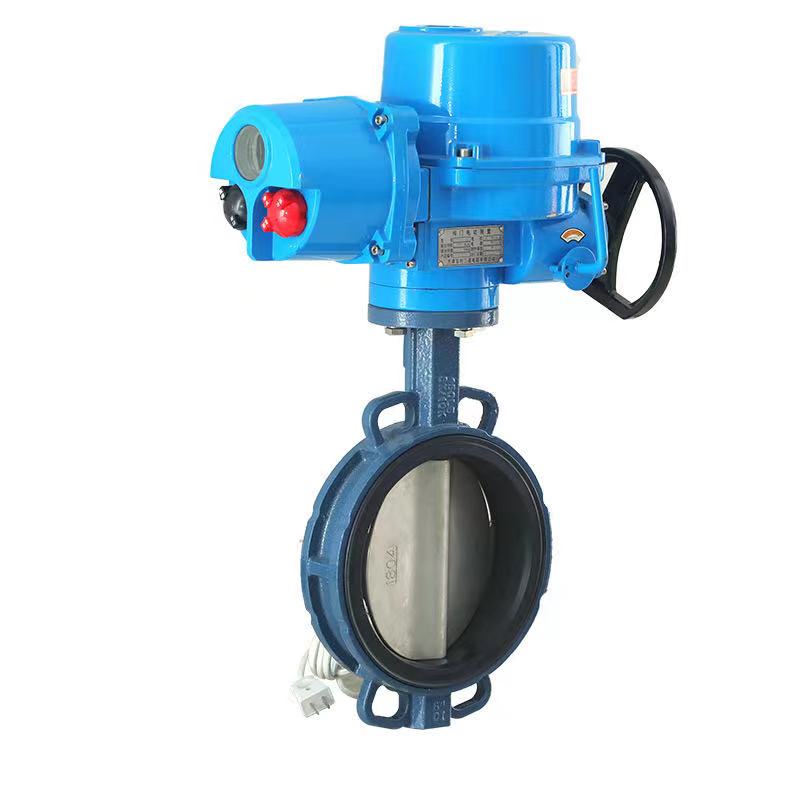

次に、アクチュエータの選択とデバッグが重要なステップです。電動アクチュエーターは応答速度が速く、調整精度が高いという特徴があります。開度制御信号の精度やアクチュエータの応答時間などの制御パラメータを正確に設定することで、バタフライバルブの開度を正確に制御し、流量を正確に調整できます。空気圧アクチュエータは、ガスの安定供給と圧力の正確な制御を保証する必要があります。空気圧制御バルブを調整してアクチュエータに入る空気圧を変更することにより、バタフライバルブの開度を正確に制御して、正確な流量制御を実現できます。

さらに、インストールプロセスも無視できません。バタフライバルブは水平パイプラインに設置する必要があり、流量調整の精度に影響を与える可能性がある設置の傾きによる流体の流れの状態の変化を避けるために、バルブシャフトを水平位置に保つ必要があります。同時に、前後の直管部の長さも確保する必要があります。バタフライバルブ要件を満たしています。一般に、前部直管部の長さは管径の10倍以上、後部直管部の長さは管径の5倍以上であるため、流体はバタフライバルブに入る前に安定した流れ状態を形成し、流量測定における渦流や乱流の干渉を軽減し、正確な制御のための正確な基礎データを提供します。

また、実際の運転プロセスでは、タービン流量計や電磁流量計などの流量計測器を使用し、リアルタイムに流れを監視する必要があります。測定された流量信号は制御システムにフィードバックされ、制御システムは設定流量値と実際の測定値の偏差に基づいてバタフライバルブの開度を自動的に調整し、閉ループ制御を形成し、正確な流量制御を実現します。同時に、バタフライ バルブの定期的なメンテナンスと維持、シールの摩耗の確認、バルブ シャフトの柔軟性の確認、損傷したコンポーネントの適時の交換は、バタフライ バルブが常に良好な動作状態と正確な流量制御を確保するための重要な手段です。
