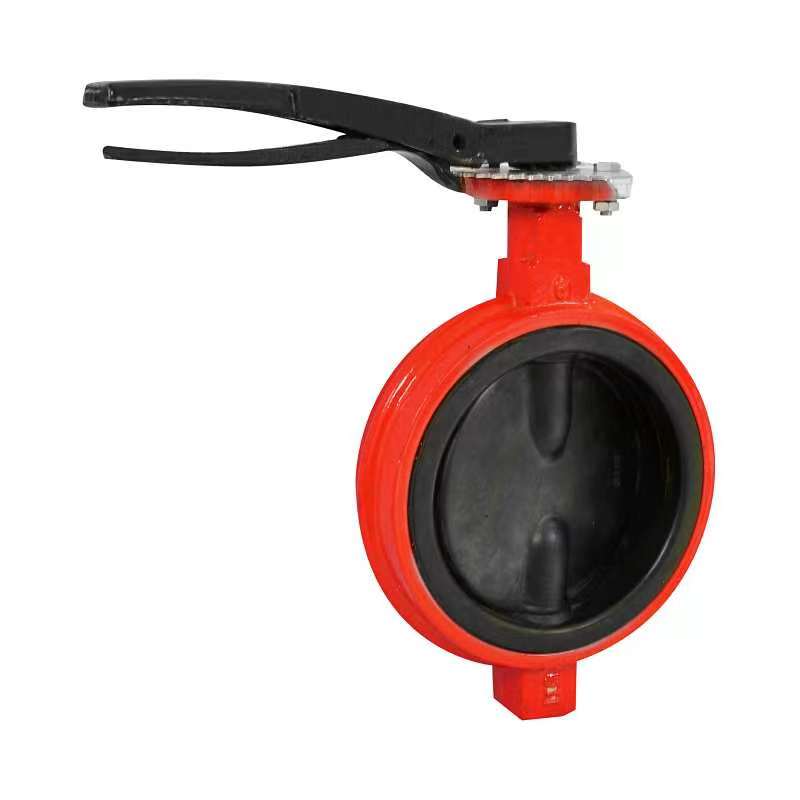

鋳鉄製バタフライチェックバルブ

鋳鉄製バタフライチェックバルブのウェーハ型接続により、簡単に取り付けられます。 2つのフランジの間にしっかりと固定して、多くのインストールスペースを節約し、スペースが制約したパイプラインレイアウトシナリオに非常に適しています。

構造と作業原則

（i）構造設計

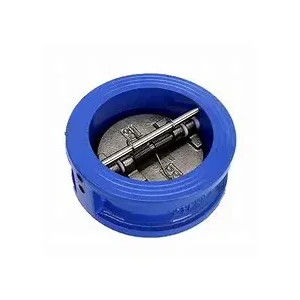

鋳鉄製ウェーハチェックバルブは、主にバルブボディ、バルブディスク、バルブステム、スプリングなどのコアパーツで構成されています（一部のモデルが装備されています）。バルブ本体は鋳鉄で鋳造されており、バルブ全体に確固たる支持と安定した構造基盤を提供します。バルブディスクは、チェック機能を実現するための重要なコンポーネントです。その形状と構造設計は、さまざまな労働条件によって異なります。一般的なフォームには、単一のディスクとダブルディスクが含まれます。バルブステムを使用して、バルブディスクを接続し、その動きの軌跡を導き、開閉中にバルブディスクが正確かつスムーズに移動するようにします。一部のチェックバルブにはスプリングが装備されています。スプリングの機能は、バルブディスクの閉鎖を支援し、閉じるときにシーリングを強化し、ウォーターハンマーの発生をある程度減らすことです。

（ii）作業メカニズム

培地が通常の方向に流れると、培地によって生成される圧力がバルブディスクを押して独自の重力とスプリング抵抗の可能性を克服し、バルブディスクがバルブステムまたはピンシャフトの周りに回転して開きます。この時点で、培地はバルブをスムーズに通過でき、パイプラインシステム全体が通常のフロー状態にあります。培地が戻る傾向があると、培地の逆流とバルブディスク自体の重力によって生成される逆圧力により、バルブディスクが反対方向に迅速に回転し、培地の逆流チャネルを遮断し、培地の逆流を防ぎ、ピペリンシステムの媒体を常に確保します。

技術的なパラメーター
