なぜボールバルブは素早く開閉できるのでしょうか?

その理由ボールバルブ素早い開閉を実現できるのは、独自の機械構造と流体力学設計にあります。開閉コンポーネントは円形の貫通穴を備えた球体で、バルブ ステムによって駆動されて自身の軸を中心に 90 度回転し、状態の切り替えを完了します。球体の貫通穴がパイプラインの軸と位置合わせされると、バルブは完全に開きます。 90 度回転すると、貫通穴はパイプラインに対して垂直になり、バルブは完全に閉じます。この「4 分の 1 回転」設計により、開閉動作が単一平面内での回転動作に単純化され、動作経路が大幅に短縮されます。

機械構造の観点から見ると、ボールのボールバルブ弁座とのシール方式に「線接触」または「面接触」を採用。フローティングボールバルブを例にとると、ボールは媒体の圧力を受けて出口バルブシートに向かって移動し、自己密閉シールを形成し、開閉時の摩擦抵抗を軽減します。固定ボールバルブは上下のバルブステムのベアリングで支持されているため、ボールが回転する際にはバルブシートとボールの間の小さな摩擦力だけで済みます。この設計により、球体は回転中の流体抵抗の影響をほとんど受けなくなり、特に高圧条件に適しています。たとえば、石油化学産業では、DN300 空気圧ボール バルブは 0.5 秒で開閉を完了でき、複数の回転が必要なゲート バルブやグローブ バルブよりもはるかに高速です。

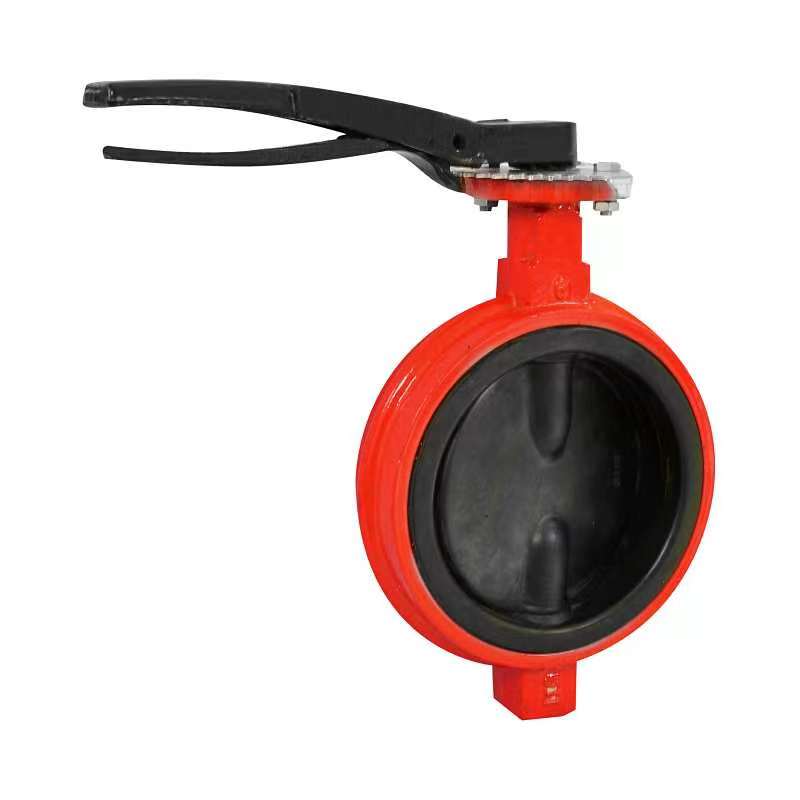

流体力学特性により、高速応答能力がさらに向上します。ボールバルブ。フルボアボールバルブの流路はパイプラインの内径と完全に一致しており、流体が通過する際の圧力損失はほとんどありません。開閉時の媒体の慣性による追加の抵抗はありません。対照的に、バタフライ バルブのディスクは回転中に流路の一部を妨げ、流体がディスクに逆推力を及ぼし、開閉速度に影響を与える可能性があります。ゲートバルブのゲートは垂直方向に長いストロークで昇降する必要があり、媒体の粘度の影響を受けやすいです。実験データによると、DN200 パイプラインでは、ボールバルブの開閉時間は、同じ仕様のバタフライバルブよりも 40%、ゲートバルブよりも 70% 短くなります。

また、ボールバルブの駆動方式により素早い開閉をサポートします。空気圧、電気、または油圧アクチュエータは瞬時に高トルクを出力し、球体を 0.1 秒以内に 90 度回転させることができます。たとえば、天然ガスの緊急停止システムでは、空気圧ボールバルブが電気信号を受信することで空気の流れを 0.3 秒以内に遮断し、事故の拡大を効果的に防ぎます。この「ミリ秒レベル」の応答能力は、従来の手動バルブの比ではありません。
