ファイアパイプラインクランプタイプソフトシールバタフライバルブ

Tanggu Shengshi Huagongが生産する消防パイプラインクランプタイプのソフトシールバタフライバルブは、産業および民間のパイプラインシステムで広く使用されている流体制御バルブであり、主に水の供給と排水、HVAC、食品、薬物、その他の産業で使用されています。バルブはウェーハタイプの設置方法を採用し、2つのパイプフランジの間にバルブをクランプすることで接続が実現されます。コンパクト構造、小さなスペース占領、便利な設置の特徴があります。

お問い合わせを送信

製品説明

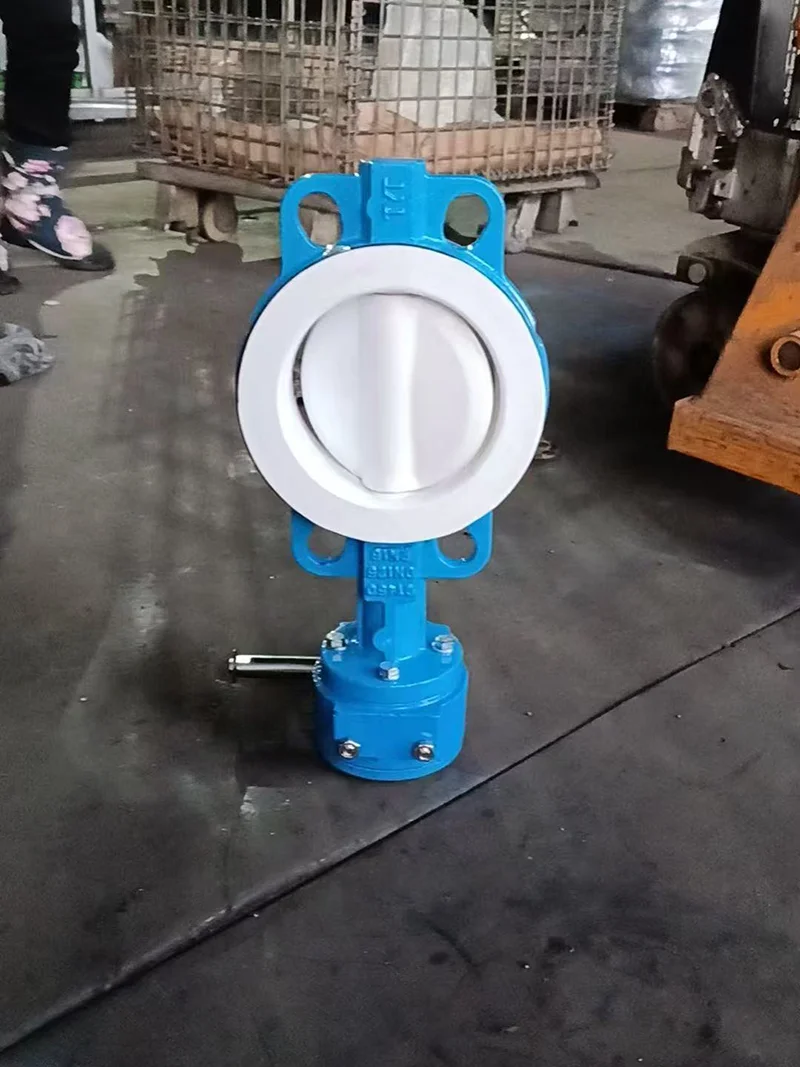

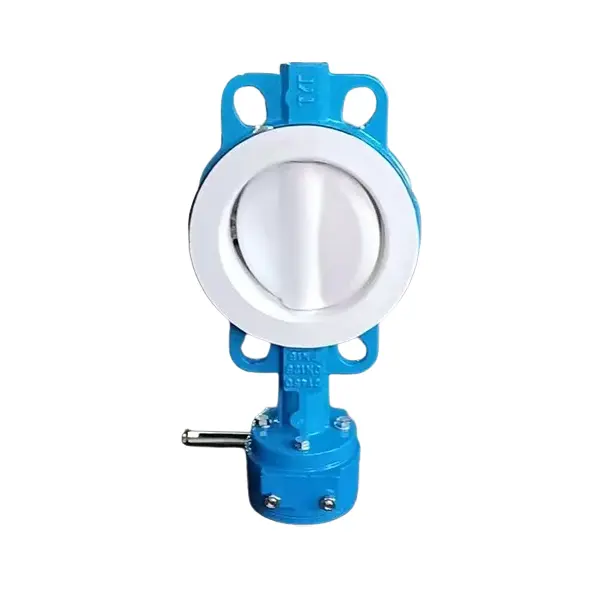

ファイアパイプラインクランプタイプのソフトシールバタフライバルブのコアソフトシーリング構造は、蝶プレートの端をゴムやポリテトラフルオロエチレン（PTFE）などの弾力性シーリング材料でコーティングし、これらの材料の優れた柔軟性と変形能力を使用して、ゼロ漏れまたは極度の漏れを実現し、媒体漏れを効果的に予防します。

動作すると、バタフライプレートはバルブ幹軸の周りで90°回転し、バルブの開口部、閉鎖、流れの調節機能を実現します。蝶プレートがパイプライン軸に平行に回転すると、バルブは完全に開いており、培地がスムーズに通過できます。バタフライプレートがパイプライン軸に垂直に回転すると、バルブが閉じられ、媒体の流れが柔らかいシーリング材料の密接なフィットによって切断されます。

Shengshi Huagongが製造したFire Pipeline Waferタイプのソフトシールバタフライバルブは、信頼性の高いシーリング性能、単純な設置方法、柔軟な動作特性により、パイプライン流体制御の分野で一般的な機器になりました。

技術的なパラメーター：

プロジェクト	パラメーター範囲
公称直径	DN40 -DN1200
公称圧力	PN1.0MPA -PN16.0MPA
適用される温度	-20℃ -200℃（シーリング材料に応じて）
適用可能な媒体	水、蒸気、空気、油、酸、アルカリ溶液など
バルブボディ材料	延性鉄、炭素鋼、ステンレス鋼など。
蝶プレート材料	バルブ本体と一致するか、特別な合金材料を使用します
シーリングフォーム	ソフトシール（ゴム、ポリテトラフルオロエチレンなど）
接続方法	ウェーハタイプ

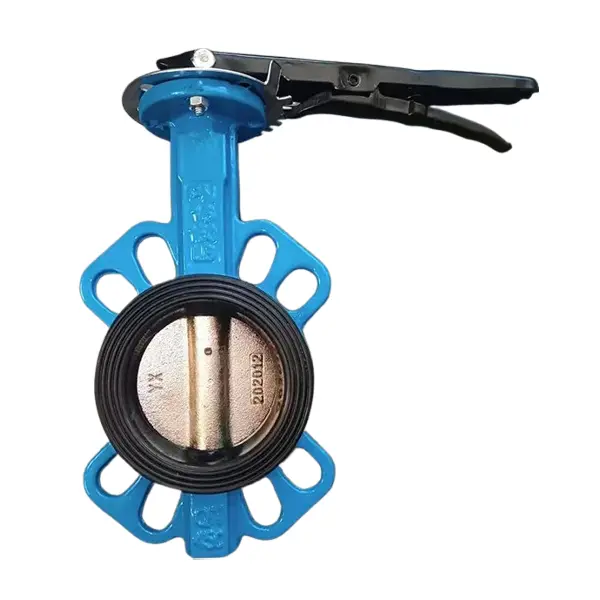

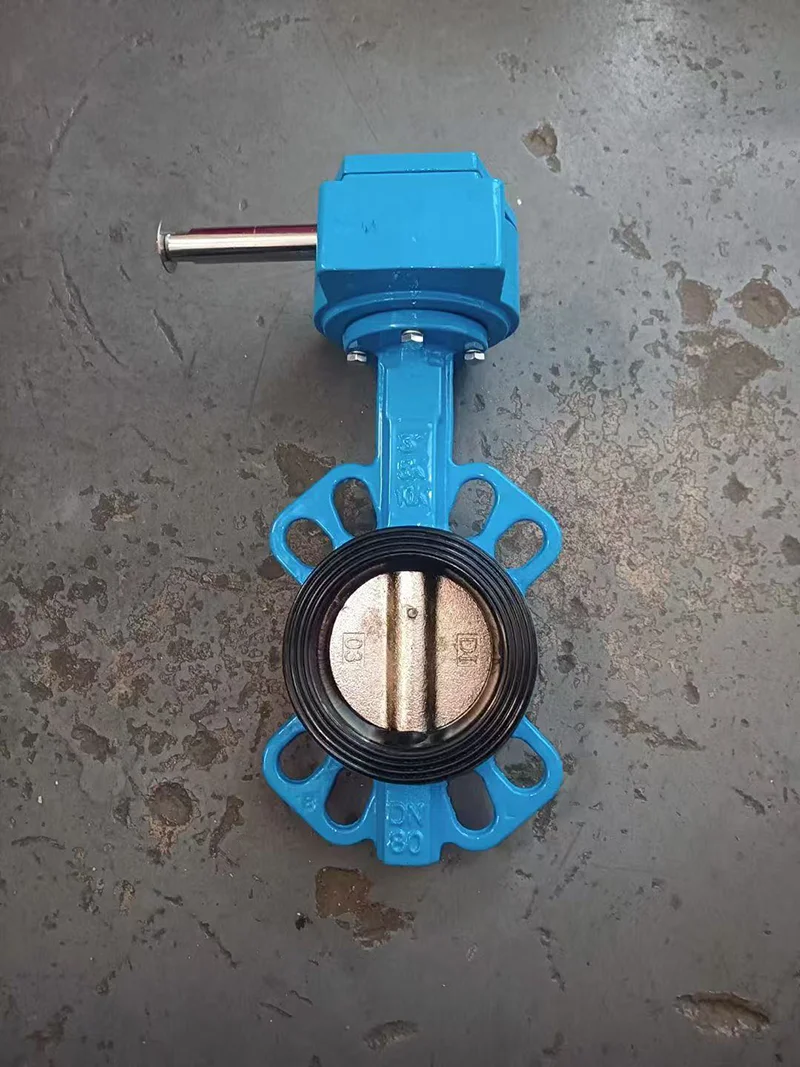

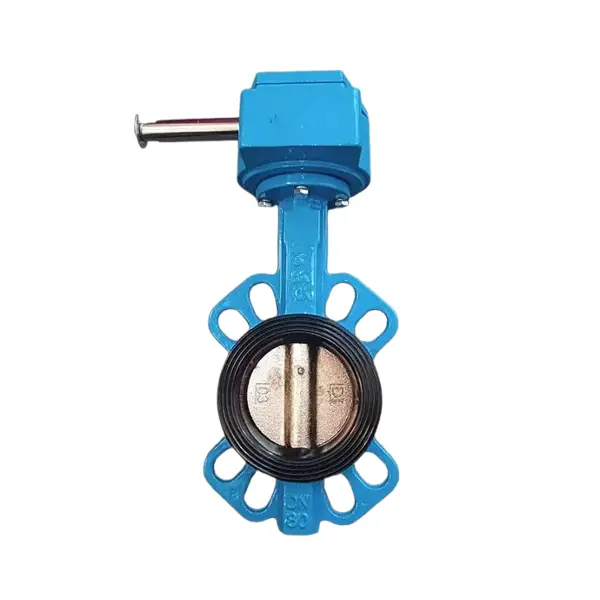

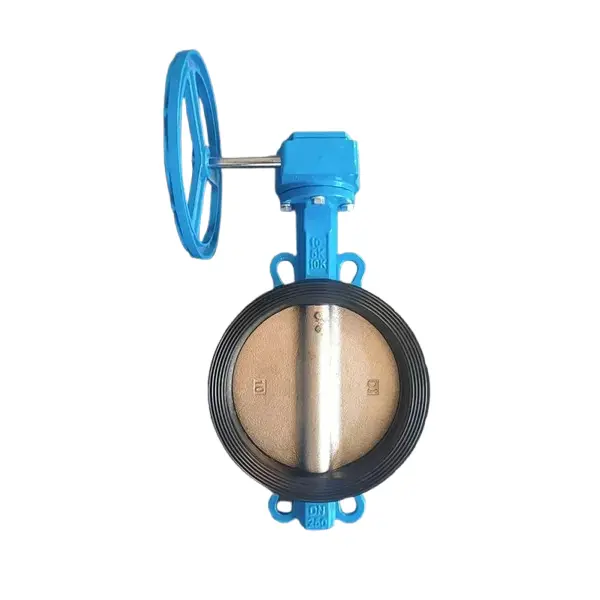

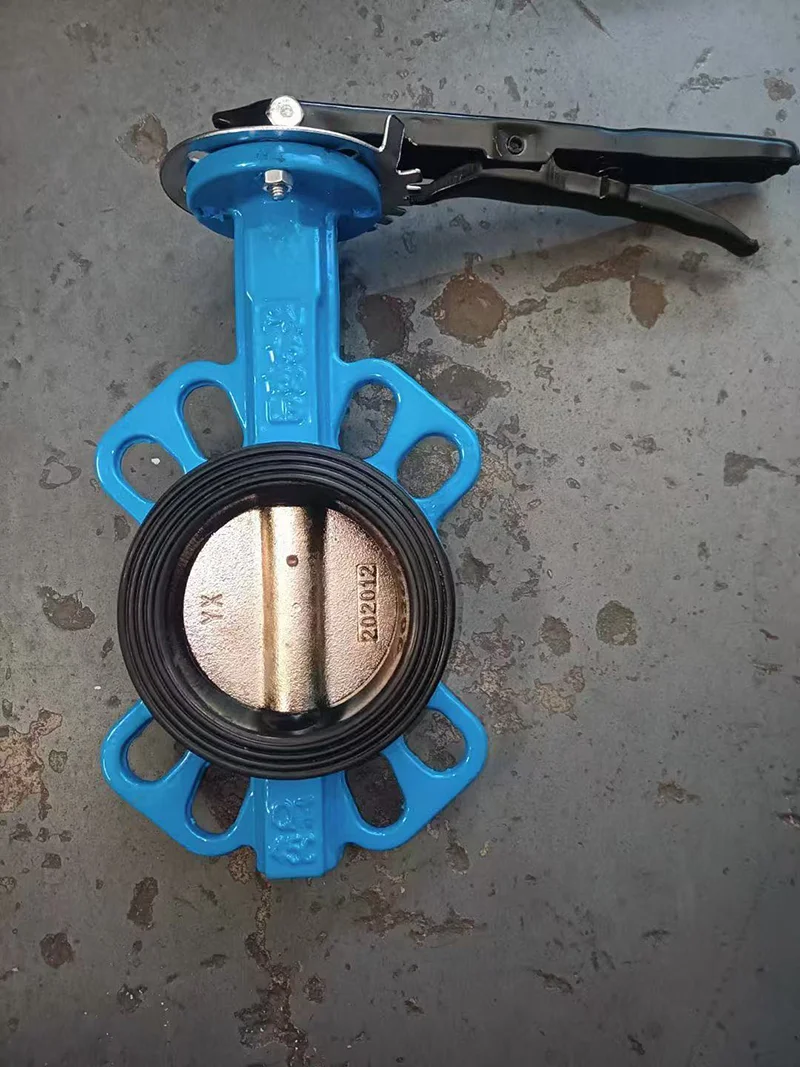

運転方法	マニュアル、電気、空気圧
基準	ANSI、ISO、GBなどの国際および国内標準に準拠しています。
