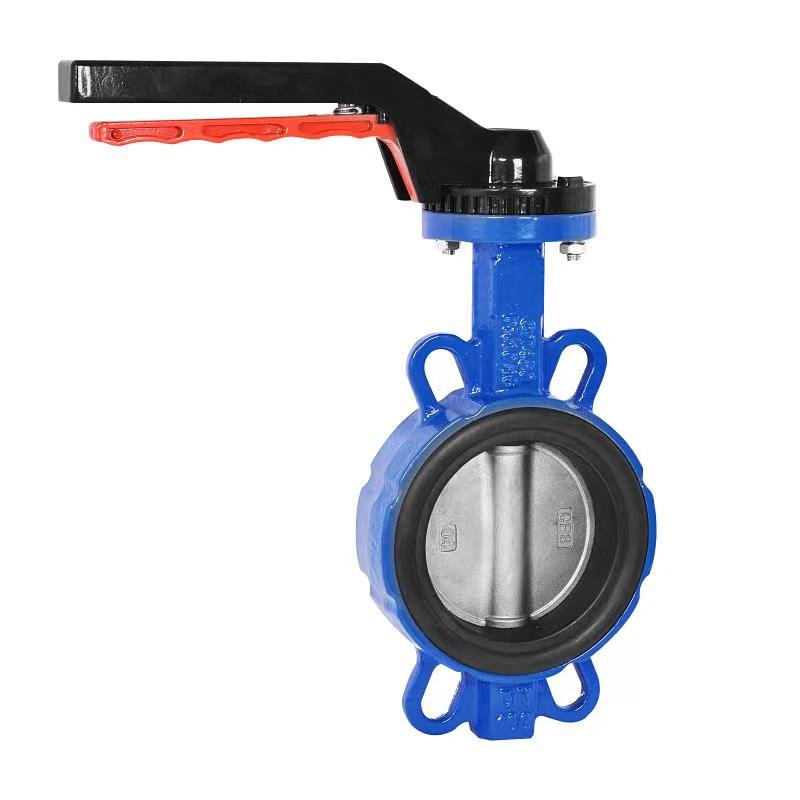

バタフライバルブの取り付け方向に規定はありますか？

取り付け方向は、バタフライバルブ種類や使用条件に応じて決定してください。双方向密閉バタフライ バルブには通常、厳密な方向要件はありませんが、推奨される取り付け方向があります。一方向シールバタフライバルブは、安全な操作とシール性能を確保するため、矢印の方向に取り付け、バルブステムの方向は垂直下を避けてください。

バタフライバルブは、双方向シールと一方向シールの 2 つのタイプに分けられます。双方向シール用バタフライバルブ、理論的には取り付けに厳密な方向の制限はありませんが、実際の工学では推奨される取り付け方向があります。例えば水平配管の場合、バルブステムの方向を垂直上向き、水平、45°上向きの順に選択できます。この取り付け方法は操作が簡単で、シールの均一性を確保できます。大口径バタフライバルブ（DN500以上など）の場合は、バルブプレートの自重によるトルクへの影響を避けるため、バルブ本体を水平に、アクチュエーターを上に設置することを推奨します。パイプラインの媒体に堆積物 (泥、砂、水など) が含まれている場合は、摩耗を軽減し、バルブの寿命を延ばすために、媒体の流れをバルブ プレートのシール面の裏側から流入させることをお勧めします。

一方向シールの取り付けバタフライバルブ明確な方向性の要件があります。通常、バルブ本体には矢印のマークが付いており、取り付け時に矢印の方向がパイプライン内の媒体の流れ方向と一致している必要があります。そうでないと、シールの破損や媒体の漏れが発生する可能性があります。

双方向バタフライバルブも一方向バタフライバルブも、バルブステムの方向に垂直下向きに取り付けることはできません。バルブステムが下を向いていると、特に酸性、アルカリ性、有毒な媒体を輸送する場合に、パイプライン媒体がバルブステムから漏れる可能性があり、オペレーターの個人の安全が脅かされます。さらに、バルブステムを下向きに取り付けると操作が困難になり、オペレータは頭を上げて操作する必要があり、人間工学に基づいた設計に適合しません。

バタフライバルブの取り付け位置は操作しやすい位置にしてください。手動バタフライバルブのハンドルまたはハンドホイールは通常、手術床から 1.2 メートル離れた胸の位置にあるため、開閉がより簡単になります。バルブが地面に設置されている場合、ハンドホイールまたはハンドルは上を向き、傾いてはいけません。壁や機器に向かって設置する場合は、上空からの作業を避けるためにオペレーターが立つスペースを確保してください。
