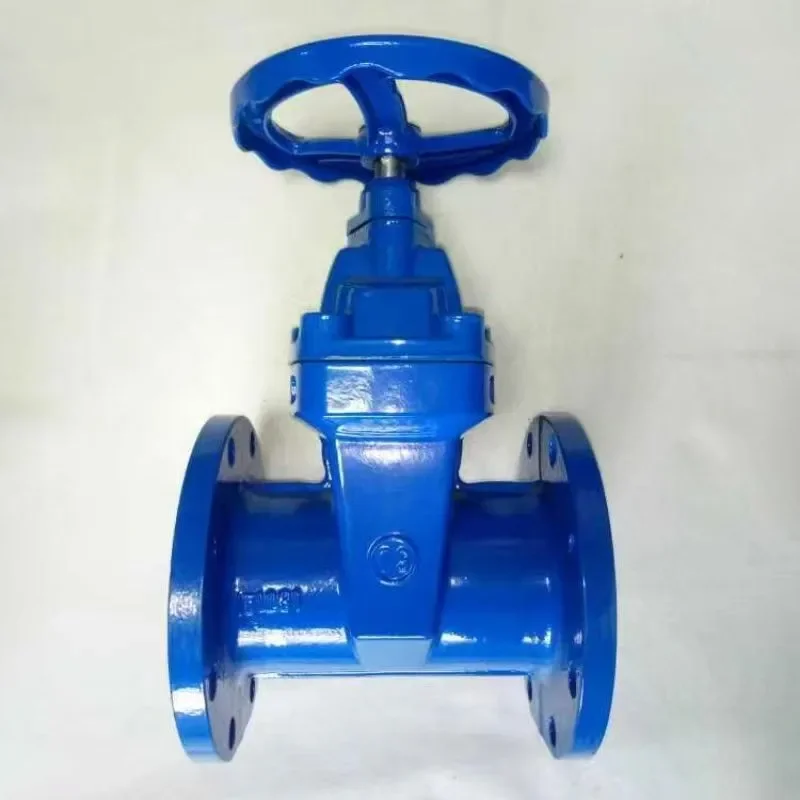

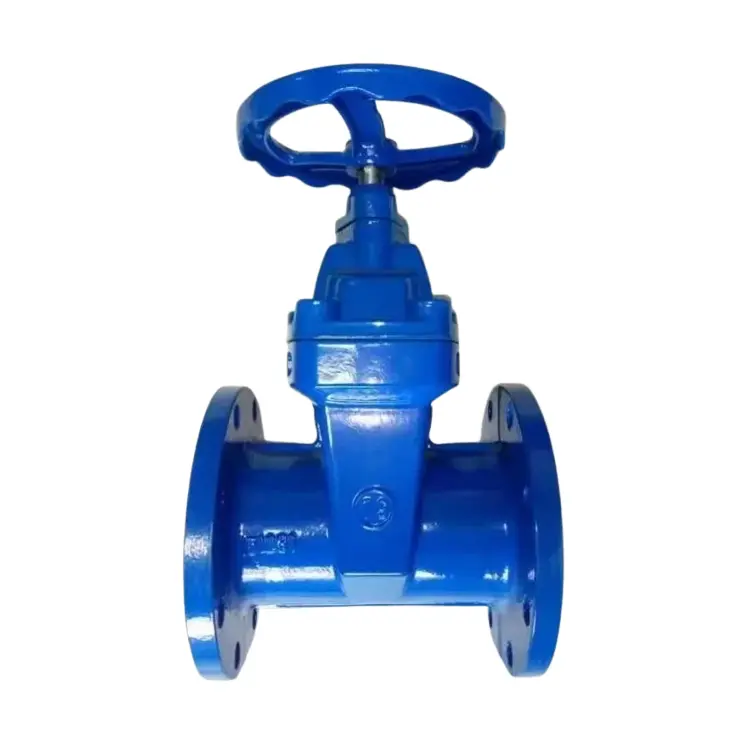

延性鉄が隠されたロッドソフトシールフランジゲートバルブ

産業および市民畑の一般的なバルブタイプとして、Huagongの延性鉄の隠されたロッドソフトシールフランジゲートバルブは、主にパイプラインシステムの中程度のカットオフとフロー制御に使用されます。そのコア機能は、ゲートを上下に移動して、培地が所定の方向に流れ、システムの安定した動作を維持することにより、パイプラインの流体を開閉することです。

お問い合わせを送信

製品説明

Shengshi Huagongの延性鉄が隠された茎の柔らかいシールフランジゲートバルブは、主物質として延性鉄を使用しています。延性鉄には優れた機械的特性があり、その強度と靭性は通常の鋳鉄よりもはるかに高くなっています。それはより高い圧力と衝撃力に耐えることができ、複雑な労働条件下でのバルブの長期的な信頼性のある運転のための強固な基盤を提供します。隠されたステム設計は、このバルブの顕著な機能の1つです。操作中、バルブステムはバルブ本体で回転し、ゲートを駆動して上下に移動し、バルブステム自体はゲートの上昇と下降で露出していません。この設計により、バルブの外観がより簡潔でコンパクトになり、スペースが少なくなります。地下パイプラインや狭い機器室など、スペースが限られている設置環境に特に適しています。同時に、柔らかいシーリング構造は、ゴムなどの弾力性のある柔らかい材料をシーリング要素として使用します。バルブが閉じていると、ゲートのゴム製シーリング表面がバルブシートにしっかりと収まります。これにより、シーリング表面のマイナーな欠陥と不均一性を効果的に補正し、優れたシーリング効果を実現できます。低圧またはマイクロリークに敏感なシステムであっても、中程度の漏れを確実に防ぐことができます。

技術的なパラメーター

プロジェクト	パラメーター範囲
公称直径	DN50 -DN1200（特別なニーズに応じて直径が大きいか小さいかをカスタマイズできます）
公称圧力	PN1.0MPA -PN4.0MPA（一部の特別なモデルはより高い圧力に耐えることができます）
適用される温度	-20℃-120℃（異なるゴムシール材料に応じて、適用可能な温度範囲は変化します。特別な高温耐性ゴムの使用は、適用可能な温度をさらに上げることができます。低温耐性ゴムの使用は、低温環境で使用できます）
適用可能な媒体	水、蒸気、空気、油、酸、酸、アルカリ溶液、下水、工業用廃水など。
バルブボディ材料	延性鉄（一般的なグレードには、QT400-18、QT450-10、QT500-7などが含まれます）
バルブカバー材料	延性鉄
ゲートマテリアル	延性鉄のフレーム +高性能ゴム（ゴム材料は、中程度および温度の要件に応じて、EPDM、NBR、FKMなどから選択できます）
バルブステム材料	ステンレス鋼（2CR13、304、316など）
シーリングフォーム	ソフトシール（ラバーシール）
接続方法	フランジ接続、溶接接続（適切な接続方法は、パイプラインシステムの要件に従って選択できます）
ドライブモード	マニュアル、エレクトリック、空気圧、油圧（実際の使用シナリオと制御要件に従って適切なドライブモードを選択できます）
基準	GB（国家標準）、HG（化学産業基準）などの関連する国内基準、およびISO（国際標準化機関）標準およびASME（アメリカ機械エンジニア協会）標準などのいくつかの国際基準に従って、設計、製造、およびテストして、製品の品質とパフォーマンスが業界標準を満たすことを保証する

Ductile Iron Concealed Rod Soft Seal Flange Gate Valve
