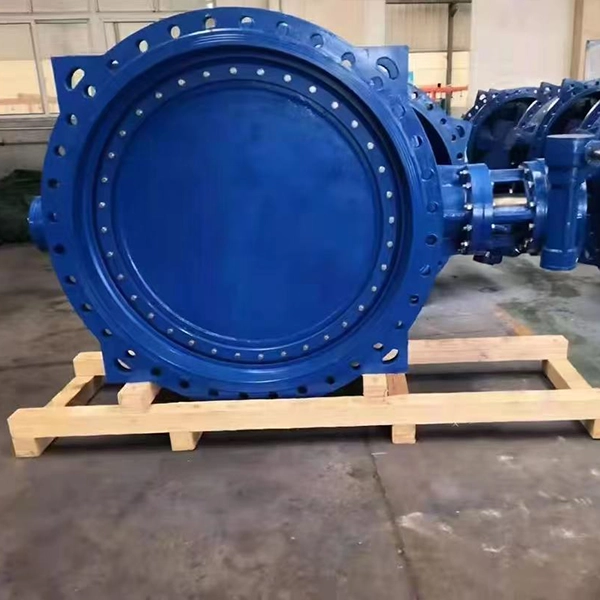

マニュアルマルチレベルのハードシールバタフライバルブ

Tanggu Shengshi Huagongが製造したマニュアルマルチレベルのハードシールバタフライバルブは、産業パイプラインシステムで広く使用されているシャットオフおよび調節バルブです。優れたシーリング性能、高温、高圧抵抗、耐摩耗性により、石油化学、電力、冶金、石炭化学物質、その他の産業の厳しい労働条件において重要な位置を占めています。

お問い合わせを送信

製品説明

このマニュアルマルチレベルのハードシールバタフライバルブはフランジ接続を採用し、バルブとパイプラインフランジはボルトでしっかりと固定されており、接続の安定性とシーリングを確保します。そのコアハードシーリング構造は、金属間シーリングを採用し、精密にマシンされたシーリング表面に依存して、効果的な流体カットオフと正確なフロー制御を実現します。動作するとき、蝶プレートはバルブの茎軸の周りで90°回転します。蝶プレートがパイプライン軸に平行になると、バルブが完全に開いており、中程度はスムーズに通過します。蝶プレートがパイプライン軸に垂直になるように回転すると、培地の流れを防ぐためにバルブが閉じられます。

Shengshi Huagong Manual Multi-Layerハードシールバタフライバルブは、信頼性の高いパフォーマンスと幅広い適用性により、産業用液体制御の分野で重要な機器になりました。

技術的なパラメーター

プロジェクト	パラメーター範囲
公称直径	DN50 -DN1200
公称圧力	PN16 -PN100
適用される温度	-20℃ -650
適用可能な媒体	高温蒸気、高温煙道ガス、石油、化学原料、ガス、粒子を含む培地など。
バルブボディ材料	鋳鋼、ステンレス鋼、合金鋼など。
蝶プレート材料	バルブ本体とのマッチング、または特別な合金材料の使用、表面浮上硬い合金
シーリングフォーム	メタルからメタルハードシール
接続方法	フランジ接続
運転方法	マニュアル、電気、空気圧
標準	ANSI、ISO、GBなどの国際および国内標準に準拠しています。
