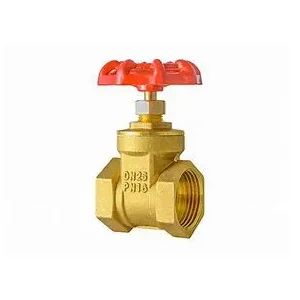

ゲートバルブの構造は何ですか？

産業用パイプラインシステムでは、ゲートバルブ非常に頻繁に使用されるバルブの一種であり、主にパイプライン内の培地の完全なオープンまたは完全な閉じた制御を実現するために使用されます。他のタイプのバルブと比較して、ゲートバルブには、小さな流れ抵抗、良好なシーリング性能、長いサービス寿命などの利点があります。エンジニアリングデザイナーと購入マネージャーの場合、ゲートバルブの主要な構造コンポーネントを理解することで、製品のパフォーマンスをより正確に選択および評価するのに役立ちます。

以下に、構造的な観点から標準ゲートバルブの主要なコンポーネントを分析します。

1。バルブ本体

バルブ本体は、中圧に耐え、上流と下流のパイプラインを接続するために使用されるゲートバルブの主要な構造です。さまざまな労働条件によれば、バルブ本体の一般的な材料には、鋳鉄、鋳鉄、ステンレス鋼などが含まれます。その設計構造は、バルブの圧力負担能力と腐食抵抗を決定します。

2。バルブカバー

バルブカバーは、主に内部構造を密封および保護するために、バルブ本体の上に設置されています。検査とメンテナンスを容易にするために、いくつかの大きなゲートバルブのバルブカバーには、ボルト付き接続設計が採用されており、シーリング用のシーリングガスケットまたはメタルリングが装備されています。

3。ゲート

ゲートは、スイッチアクションを実現するためのコアコンポーネントです。上下に移動することにより、液体を遮断または接続します。シングルゲート、ダブルゲート、ウェッジゲート、平行ゲートなど、さまざまな構造など、さまざまな構造など、多くの形式のゲートがあります。さまざまな圧力や労働条件に適しています。ウェッジゲートは、シーリング効果を高めるために高圧環境でよく使用されます。

4。バルブステム

バルブステムは、ハンドホイールまたはアクチュエータをゲートに接続し、開閉力を送信するための重要なコンポーネントです。さまざまな構造形式によれば、バルブステムは、上昇ステムタイプと非上昇ステムタイプの2つのタイプに分割されます。ライジングステムバルブの開口部と閉鎖状況は一目ではっきりしており、観察とメンテナンスに便利です。上昇していないステム構造は、小さなスペースを持つ設置環境により適しています。

5.ボックスの詰まり

詰め物ボックスは、培地がバルブの茎に沿って漏れないようにするために使用されます。通常、グラファイト、PTFE、またはその他のシーリング材料で満たされ、シールは腺を押すことで形成されます。高温および高圧条件下では、梱包の選択は全体的なシーリング性能に大きな影響を与えます。これは、無視できない調達プロセスの重要な部分です。

6、ハンドホイールまたはドライブデバイス

ハンドホイールは、手動ゲートバルブの一般的な駆動方法であり、操作が簡単です。大口径または高圧ゲートバルブの場合、電気、空気圧、または油圧アクチュエーターは通常、リモートコントロールまたは自動制御機能を実現するために装備されています。運転モードの選択は、実際のエンジニアリング要件に従って決定する必要があります。

7。シーリングペア

シーリングペアは、ゲートとバルブシートで構成されています。これは、バルブのシーリング性能を確保するための重要なエリアです。高性能シーリングペアは、頻繁に開閉アクションに耐えることができ、高圧や腐食などの過酷な環境で安定したシーリングを維持できます。高品質の製品は、通常、セメント炭化物または耐摩耗性の合金材料で作られています。

8。ガイド構造

開閉プロセス中にゲートの安定した動作を確保するために、いくつかのgバルブを食べましたガイドグルーブまたはガイドピンが装備されています。この構造設計は、ゲートが偏向や動けなくなるのを効果的に妨げ、特に高流量または固体粒子を備えた作業環境に適しています。

の構造を理解するゲートバルブ適切なモデルを選択するのに役立つだけでなく、効率を向上させ、その後のメンテナンスとオーバーホールの故障率を低下させます。購入者の場合、価格だけに基づいて購入することはできません。また、材料、構造、シーリングパフォーマンス、およびサプライヤーの技術的能力を包括的に考慮する必要があります。
