フランジ逆止弁は産業用パイプラインの安全性をどのように向上させますか?

フランジチェックバルブとは何ですか?

フランジチェックバルブは、流体の流れを一方向に許容し、逆流を防ぐように設計された自動バルブの一種です。このバルブは工業用配管システムに確実に取り付けるためのフランジ接続を使用しています。手動操作のバルブとは異なり、チェックバルブはシステム圧力に基づいて自動的に動作します。

流体が意図した方向に移動すると、バルブは自動的に開きます。逆流が発生すると、バルブが直ちに閉じて、ポンプ、パイプライン、機器を圧力サージや逆流による損傷から保護します。

フランジ接続により優れたシール性能と構造安定性が得られるため、これらのバルブは高圧および大口径の用途に最適です。

フランジチェックバルブはどのように機能しますか?

フランジ逆止弁の動作原理は比較的単純ですが、非常に効果的です。前進流体圧力がクラッキング圧力を超えると、バルブが開きます。流れが停止または逆転すると、内部ディスクは自動的に閉位置に戻ります。

バルブの設計が異なれば、使用する閉鎖機構も異なります。

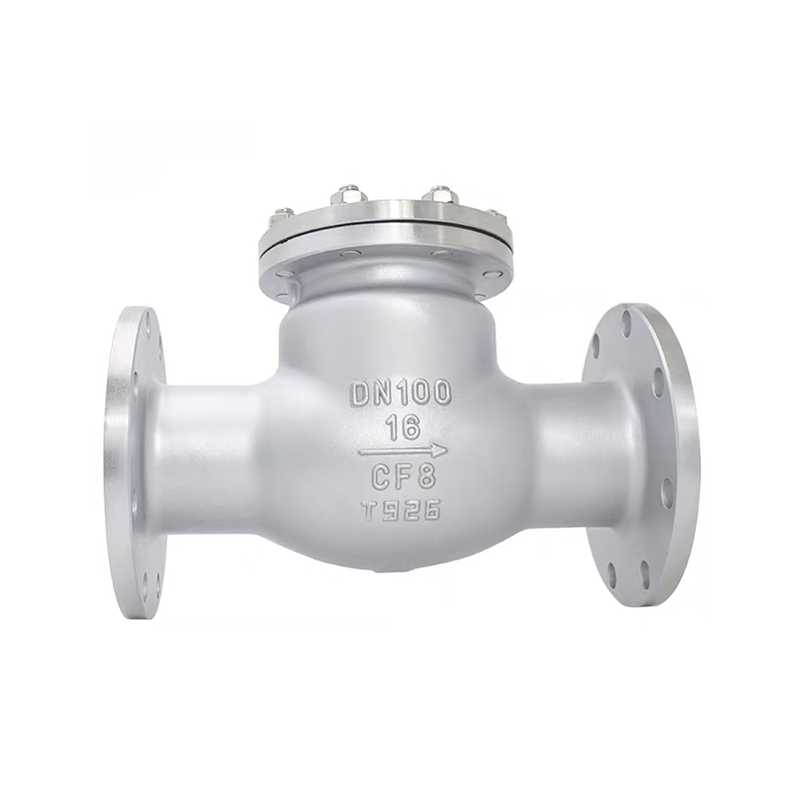

• スイング逆止弁はヒンジ付きディスクを使用します。
• リフトチェックバルブは垂直ディスクの動きを利用します。
• デュアルプレートチェックバルブはスプリングアシストプレートを使用します。
• サイレントチェックバルブによりウォーターハンマー効果が軽減されます。

この自動メカニズムは、産業システムを以下から保護するのに役立ちます。

• 逆流汚染
• ポンプ反転ダメージ
• ウォーターハンマー
• 圧力の不安定性
• パイプラインの漏洩

フランジチェックバルブの主な利点

産業施設では、長期的な運用上の利点があるため、フランジ逆止弁が選択されます。

フランジチェックバルブの一般的なタイプ

産業システムが異なれば、異なるチェックバルブ設計が必要になります。正しいタイプを選択すると、パフォーマンスと信頼性が向上します。

産業用途

フランジ逆止弁は、その信頼性と簡単な自動操作により、さまざまな業界で広く使用されています。

• 給水システム
• 廃水処理プラント
• 石油とガスのパイプライン
• 石油化学施設
• 発電所
• 海洋工学システム
• HVAC 循環システム
• 工業用ポンプ場

化学処理環境では、ステンレス鋼などの耐食性材料が好まれることがよくあります。高圧システムでは、構造強度を向上させるために、炭素鋼または鍛造鋼製のバルブが一般的に選択されます。

適切なバルブの選び方

正しいフランジチェックバルブを選択するには、動作条件を慎重に評価する必要があります。

主な要因には次のようなものがあります。

• 使用圧力
• 流体温度
• パイプラインのサイズ
• メディアの種類
• 流速
• 腐食にさらされる
• 設置方向

産業用バイヤーは、プロジェクト要件に応じて、ANSI、API、DIN、または BS 仕様などのコンプライアンス規格も確認する必要があります。

設置とメンテナンスのヒント

適切に取り付けると、バルブの性能と耐用年数が大幅に向上します。

• 流れ方向の矢印に従ってバルブを取り付けてください。
• ボルトを締める前に、フランジの位置が合っていることを確認してください。
• パイプラインの過度の振動を避けてください。
• シール面を定期的に検査してください。
• 異常音や圧力変化を監視します。
• メンテナンス停止中に内部コンポーネントを清掃します。

正しく取り付けられないと、漏れ、過度の摩耗、またはバルブの故障が発生する可能性があります。定期的な検査は、コストのかかるダウンタイムにつながる前に問題を特定するのに役立ちます。

フランジチェックバルブと他のバルブタイプの比較

多くの産業用バイヤーは、チェック バルブをゲート バルブやボール バルブと比較します。ただし、それらの機能は異なります。

フランジ逆止弁は自動操作のため、逆流防止が重要なシステムには不可欠です。

よくある質問

結論

フランジ逆止弁は、産業用パイプライン システムに不可欠なコンポーネントです。逆流の防止、機器の保護、操作の安全性の向上、メンテナンスコストの削減に役立ちます。水処理、石油とガス、化学処理、HVAC システムのいずれで使用する場合でも、適切なバルブ設計と材料を選択することで、長期的なシステム性能を大幅に向上させることができます。

盛世華公バルブ要求の厳しい用途向けに設計された信頼性の高い工業用バルブ ソリューションを提供します。プロジェクト用の耐久性と高性能のフランジ逆止弁をお探しの場合、長期的な運用の成功には信頼できるメーカーを選択することが重要です。
