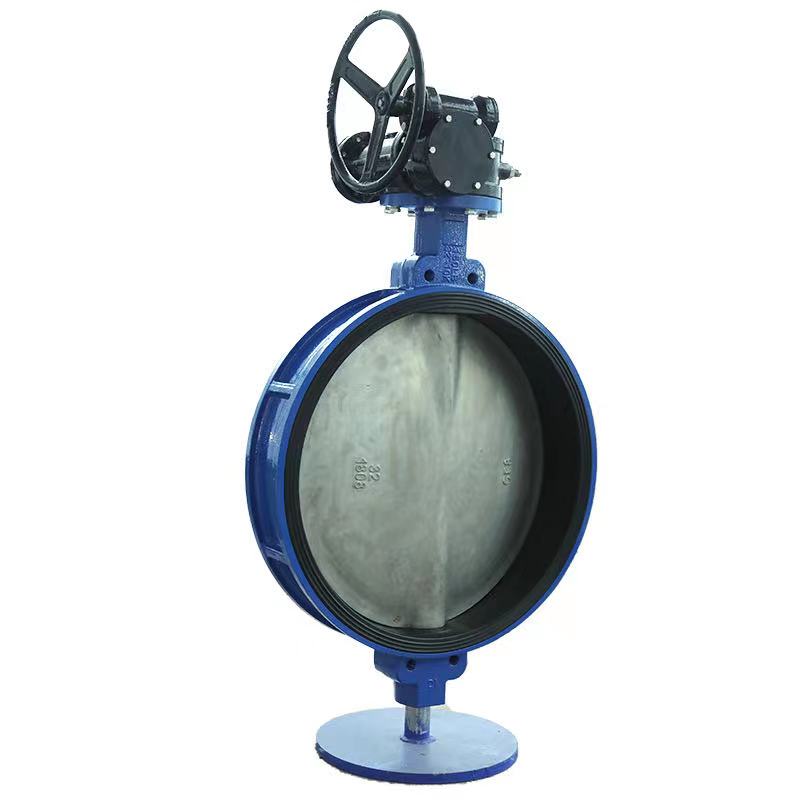

耳が突き出たマニュアルソフトシールバタフライバルブ

当社のバルブはウェーハの設置に基づいており、パイプラインフランジとの接続は、バルブ本体の両側のラグ構造を通じて達成されます。従来のフランジ接続バルブと比較して、コンパクト構造、便利な設置、小型スペース占領など、大きな利点があります。動作するとき、バタフライプレートはバルブ幹軸の周りで90°回転し、バルブの開口部、閉鎖、流れの調節機能を実現します。蝶プレートがパイプライン軸に平行に回転すると、バルブは完全に開いており、培地がスムーズに通過できます。蝶プレートがパイプライン軸に垂直になるように回転すると、バルブが閉じて培地の流れを効果的に遮断します。

Shengshi Huagong Lt Lug Manual Soft Seal Wafer Butterfly Valveには、このユニークな構造と作業方法があり、パイプラインシステムの効率的で信頼性の高い制御要素となっています。

技術的なパラメーター

パフォーマンス特性

1.コンパクト構造と便利な設置：LTラグマニュアルソフトシールウェーハバタフライバルブは、追加のフランジ接続部品、コンパクト構造、小型スペース占領なしでウェーハの設置を採用します。取り付けプロセス中に、2つのパイプフランジの間にバルブを配置し、ラグのボルト穴を通ってスタッドボルトを通って固定します。インストールプロセスはシンプルで高速であり、インストールスペースと時間コストを効果的に節約できます。特に、高層ビルのパイプラインウェルや船の小さなキャビンなど、スペースが限られているパイプラインシステムに適しています。同時に、このインストール方法により、バルブの交換がより便利になり、メンテナンスの難しさが軽減されます。

2。小さな流体抵抗、省エネ、高効率：バルブ本体内のストレートスルーフローチャネル設計により、バルブを通過するときに流体の流れ抵抗が非常に小さくなります。他のタイプのバルブと比較して、エネルギー損失を効果的に削減し、パイプラインシステムの運用コストを削減できます。大規模な流体輸送システムでは、この省エネの利点はより明白であり、システム全体のエネルギー利用効率を改善し、現代の産業における省エネと排出削減の開発動向に適合します。

3.信頼性の高いシーリングパフォーマンス：さまざまな労働条件に応じて、バルブに良好なシーリングパフォーマンスがあることを確認するために、ソフトシーリングまたはハードシーリング構造を選択できます。ソフトシールバタフライバルブは、漏れがゼロまたは非常に低い漏れを達成でき、ガスおよび液体輸送の機会の厳格なシーリング要件を満たすことができます。ハードシールのバタフライバルブは、高温および摩耗に耐性があり、高温、高圧、培地を含む粒子などの過酷な労働条件の下で信頼できるシーリング効果を維持できます。さまざまな複雑な産業環境や市民分野で広く使用でき、パイプラインシステムの安全な運用に強力な保証を提供します。

4.柔軟な操作と正確な制御：マニュアルドライブモードは、操作が簡単で直感的です。これは、オンサイトの担当者がバルブを開閉するのに便利です。電気および空気圧駆動モードは、リモートコントロールと自動操作を実現できます。外部制御信号を受信することにより、バルブの開口部を正確に制御して、さまざまな作業条件下でのフロー規制の正確な要件を満たすことができます。産業生産における自動制御プロセスであろうと、都市の給水およびガス供給システムの派遣管理において、ラグオンバタフライバルブは、制御命令に柔軟に対応し、正確な流体制御を実現し、生産効率と管理レベルを改善できます。
